西安高壓閥門廠每日推薦産品:高溫高壓電站閘閥

分類:
新聞資訊
作者:
XG-韓
來源:
原創
2021/11/10
浏覽量
【摘要】:
公稱通經 DN100-DN300
公稱壓力 10-32MPa
适用溫度 ≤425℃
閥體材料 WCB、WC6、WC9
适用介質 水、油品、蒸汽酸性介質

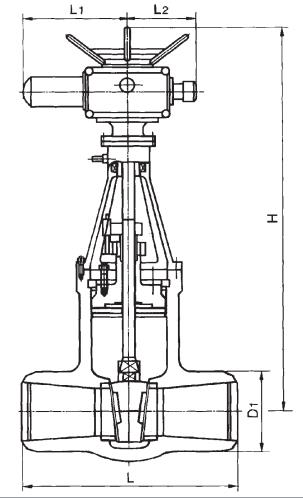

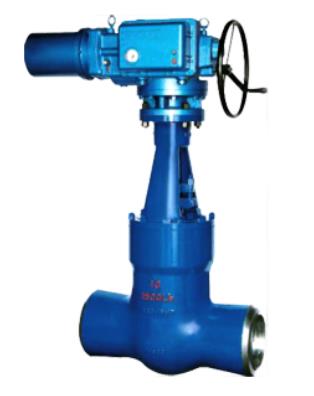

産品名稱:高溫高壓電站閘閥



産品型号:Z960Y-250/320 P57170V



産品概述:

閘閥是最常用的截斷閥之一,主要用來接通或截斷管路中的介質,不适用于調節介質流量。閘閥适用的壓力、溫度及口徑範圍很大,尤其适用于中、大口徑的管道。

閘閥的主要優點:

(1)流體阻力小:閘閥閘體内部介質通道是直通的,介質流經閘閥時不改變其流動方向,因而流動阻力較小。

(2)啓閉較省力:啓閉時閘闆運動方向與介質流動方向相垂直。與截止閥相比,閘閥的啓閉較為省力。

(3)介質流動方向一般不受限制:介質可從閘閥兩側任意方向流過,均能達到接通或截斷的目的。便于安裝,适用于介質的流動方向可能改變的管路中。



工作原理:

設計制造按《NB/T 47044-2014電站閥門等标準,可與國産設備配套使用。閥門中腔采用壓力自緊式密封結構,内腔壓力越高密封性能越好。支管兩端為焊接結構,适應不同的接管要求。閘闆和閥座的密封面采用司太立(stellite)钴基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好。閥杆經調質和表面氮化處理,有良好的抗腐蝕性和抗擦傷性。啓閉件的結構可根據用戶要求設計成單闆、雙闆、平行雙闆等不同形式。焊接連接的閘閥适用于公稱壓力16.0-32.0Mpa,工作溫度≤540℃(其中P5717OV工作溫度≤570℃)的石油、化工、火力電站等各種工況的管路上,切斷或接通介質。适用介質為:水、油品、蒸汽酸性介質等。操作方式有:手動、齒輪傳動、電動等。



技(jì )術參數:



公稱通經

DN100-DN300

公稱壓力

10-32MPa

适用溫度

≤425℃

閥體材料

WCB、WC6WC9

适用介質

水、油品、蒸汽酸性介質



适用行業:

廣泛适用于石油、化工、電力、熱力、礦山、冶金、醫藥、食品、燃氣、化肥、鹽堿、化纖、水務、環保、核工業等領域管道系統。
