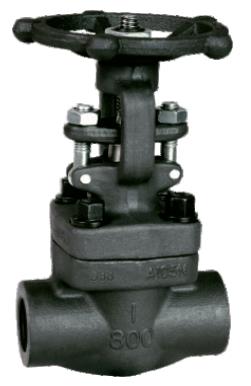

産品名稱：鍛鋼閘閥

産品型号:Z11H-16～160

産品概述：

鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓連接閥蓋(BB)，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接閥蓋(WB)，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。第三種是壓力自緊式閥蓋(PS)，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，内壓自密封環密封。

工作原理：

鍛鋼閥門适用于公稱壓力為1.6、2.5、4.0、6.4、10.0、16.0MPa，公稱通徑為10~50mm的中高溫、中高 壓閥門。适用介質為水、氮氫混合有體的尿素以及甲胺液等。閥杆與閥杆螺母為梯形螺紋傳動，螺紋符合GB/T5796的規定。閥杆頭部設計有錐形的上密封面，當潤門全開時閥蓋的上密封座嚴密吻合，無外洩漏。閥體、閥蓋等承壓件采用整體鍛造(胎模型鍛)，閥體法蘭也可采用焊接形式。閥體與閥座的連接形式有法蘭連接、焊接。在閥體上對堆焊合金層或不鏽鋼閥門直接在閥體上加工而成，堆焊層厚度大于等于2mm。對手公稱壓力大手16.0 MPa的鍛鋼閘閥采用壓力自緊式密封結構，填料箱及閘闆均采用整體鍛造加工，保證受壓強度。

技(jì )術參數：

産品特點：

（1）流動阻力小。閥體内部介質通道是直通的，介質成直線流動，流動阻力小。

（2）啓閉時較省力。是與截止閥相比而言，因為無論是開或閉，閘闆運動方向均與介質流動方 向相垂直。

（3）高度大，啓閉時間長。閘闆的啓閉行程較大，降是通過螺杆進行的。

（4）介質可向兩側任意方向流動，易于安裝。閘閥通道兩側是對稱的。

（5）結構長度(系殼體兩連接端面之間的距離)較小。

（6）密封面易磨損，影響使用。啓閉時，閘闆與閥座兩個密封面相互摩擦滑動，要介質壓力作用下易産生擦傷磨損，影響密封性能，縮短使用。

（7）形體簡單 , 結構長度短，适用廣。

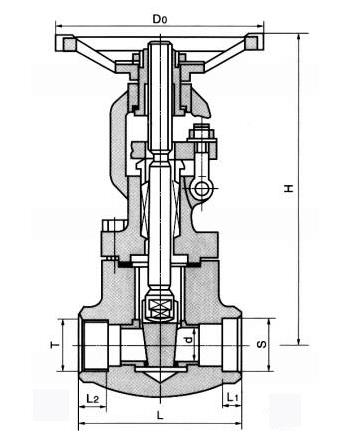

主要零件及材質：

适用行業：

      廣泛适用于石油、化工、電力、熱力、礦山、冶金、醫藥、食品、燃氣、化肥、鹽堿、化纖、水務、環保、工業民用建築以及核工業等領域管道系統。
