西安高壓閥門廠每日推薦産品：柱塞截止閥
分類：
新聞資訊
作者：
來源：
原創
2021/11/19
浏覽量
【摘要】：
公稱壓力 1.6-10.0MPa
适用溫度 220℃～425℃
适用介質 水、油品、蒸汽
閥體材料 WCB
連接方式 法蘭連接

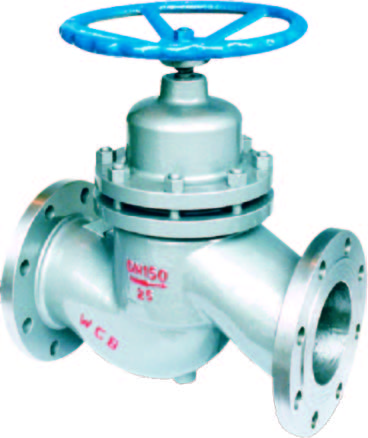

産品名稱：柱塞截止閥
産品型号：U41S/H-16～100C
産品概述：

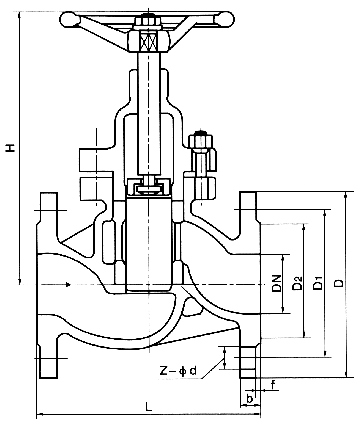

柱塞截止閥是由閥體、閥蓋、閥杆，柱塞，導向、密封環、手輪等零件組成。當手輪旋轉時，通過閥杆帶動柱塞在導向套中上、下往複運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啓與關閉功能。截止閥中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所産生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性，杜絕了内洩漏。由于密封環采用回彈性強，耐磨性高的新型密封材料，所以密封可靠，經久耐用。從而提高了截止閥的使用壽命。截止閥結合柱塞閥的無洩漏有點和截止閥啓閉快的特點，成為一種結構新穎，用途廣泛的新産品。
産品執行标準：
|
設計标準 |
GB12233-89 |
12235-89 |
|
結果長度 |
GB12221-89 |
|
|
法蘭連接 |
GB79-59 |
|
|
傳動方式 |
手動 |
GB113.1~9113.26 |
|
試驗與檢驗 |
ZBJ160006 |
GB4981 |
技(jì )術參數：
|
公稱通經 |
DN15~DN500 |
|
公稱壓力 |
1.6-10.0MPa |
|
适用溫度 |
220℃～425℃ |
|
适用介質 |
水、油品、蒸汽 |
|
閥體材料 |
WCB |
|
連接方式 |
法蘭連接 |
産品特點：
在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所産生的側向力與閥體中孔面及柱塞外圓密封 ，從而保證了閥門的密封性，杜絕了外洩漏。
由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命。
本閥門結合柱塞閥的無洩漏優點和截止閥啓閉快的特點，成為一種結構新穎，用途廣泛的新品種。
适用行業：
廣泛适用于石油、化工、電力、熱力、礦山、冶金、醫藥、食品、燃氣、化肥、鹽堿、化纖、水務、環保、工業民用建築以及核工業等領域管道系統。
